SJD-YD電機綜合保護器|電動機綜合保護器參數設置步驟

1、電機綜合保護器|電動機綜合保護器通電后，電動機保護器數字窗口顯示000。

2、長按電機綜合保護器|電動機綜合保護器【設置】鍵5秒，進入設置模式（電機靜止?fàn)顟B(tài)，電流為0時，能進入設置狀態；電機運行時，電流不為0，不能進入設置狀態，但可查詢設置內容）。同時【設置】【過載】字符點亮，進入電流設置，按【△】【▽】鍵，設置電流值，長按【△】能連發，按一下【△】進一位，按【▽】一下降一位。設置電流值后，按【設置】鍵，保存設置值，并跳到下一設置項目。

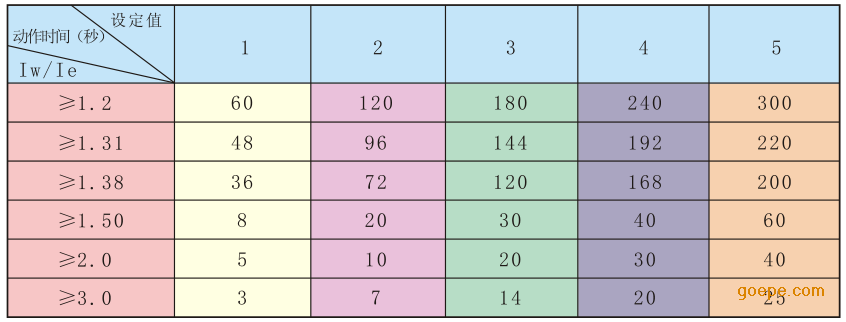

3、【設置】【過載曲線】根據電動機的動作特性，按【△】【▽】鍵，選擇相應的動作曲線（1、2、3、4、5）。選擇好動作曲線后，按【設置】鍵，保存設置值，并跳到下一設置項目。對應下圖過載動作曲線表

4、【設置】【起動時間】字符點亮，設置電機起動允許時間1~99s（出廠設置默認10S），按【△】【▽】鍵，選擇適用的時間后，按【設置】鍵，保存設置值，并跳到下一設置項目。

5、【設置】【三相不平衡】字符點亮，設置電機三相不平衡系數0~100%（出廠設定默認60%），按【△】【▽】鍵，選擇相應的數值后，按【設置】鍵，保存設置值，并跳到下一設置項目，電梯。

6、【設置】【堵轉】字符點亮，設置電機堵轉倍率4~8倍，按【△】【▽】鍵，數值后，按【設置】鍵，保存設置值，并跳到下一設置項目。

7、【設置】【漏電】字符點亮，設置電機漏電電流值1~999mA，按【△】【▽】鍵，設定相應的漏電電流。按【設置】鍵，保存設置值，并跳到下一設置項目。

8、【設置】【欠壓】字符點亮，按【△】【▽】鍵，設置欠壓值，按【設置】鍵，保存設置值，并跳到下一設置項目。

9、【設置】【過壓】字符點亮，按【△】【▽】鍵，設置過壓值，按【設置】鍵，保存設置值，并跳到下一設置項目。

10、按【設置】鍵，保存設置值，并跳到下一設置項目。顯示【設置】數字窗顯示STOP，表示電機綜合保護器|電動機綜合保護器設置完畢。退出SJD-YD電機綜合保護器|電動機綜合保護器設置狀態。
