1、電動機保護器的作用是給電動機全面的保護，要能實現在電動機出現超時啟動、過流、欠流、斷相、堵轉、短路、過壓、欠壓、漏電、三相不平衡、過熱、外部故障、來電自啟動、反時限時，予以報警或保護的裝置。
2、監測電機的三相線路的電流值變化，進行電機的保護，對于過電壓、低電壓，是通過檢測電機三相間的電壓變化，進行電機的保護。具有監測、保護、控制、通訊、管理于一體功能。采用液晶LCD顯示，可選配：1路RS485通訊接口（Modbus@RTU），帶漏電保護功能或1路模擬量變送4～20mA輸出。
3、傳感器將電動機的電流變化線性地反映至保護器的采樣端口，經過整流、濾波等環節后，轉換成與電動機電流成正比的直流電壓信號、送到相應部分與給定的保護參數進行比較處理，再經單片機回路處理，推動功率回路，使繼電器動作。
4、當電機由于驅動部分過載導致電流增大時，從電流傳感器取得的電壓信號將增大、此電壓值大于保護器的整定值時，過載回路工作，RC延時電路經過一定的（可調）延時，驅動出口繼電器動作，使接觸器切斷主回路。
5、技術指標
工作環境 工作溫度：-30℃～+70℃ 環境濕度：<90%無強腐蝕氣體、無強干擾的電磁場。
該裝置工作電源：AC220V或AC380V±15[%] 50HZ±2[%] 其它規格可訂做生產，化學教育中心。
允許誤差 ±5[%]功耗小于3W
主回路AC380V、660V/690V10Hz～55 Hz
觸點容量 AC250V/6A AC380V/6A 電壽命大于100000次
觸點特性 觸點J1一路常閉,觸點J2一路常開獨立輸出,若需特制訂做生產.
準確度 三相電流準確度優于1.0%FS 4～20mA電流輸出準確度優于0.3%FS
抗震 10g/5ms 安裝方式：直接螺絲固定或?qū)к壈惭b
規格電流:5A，10A,50A,100A,200A,300A,400A,500A,600A,700A,800A.超過200A需外置標準電流互感器。

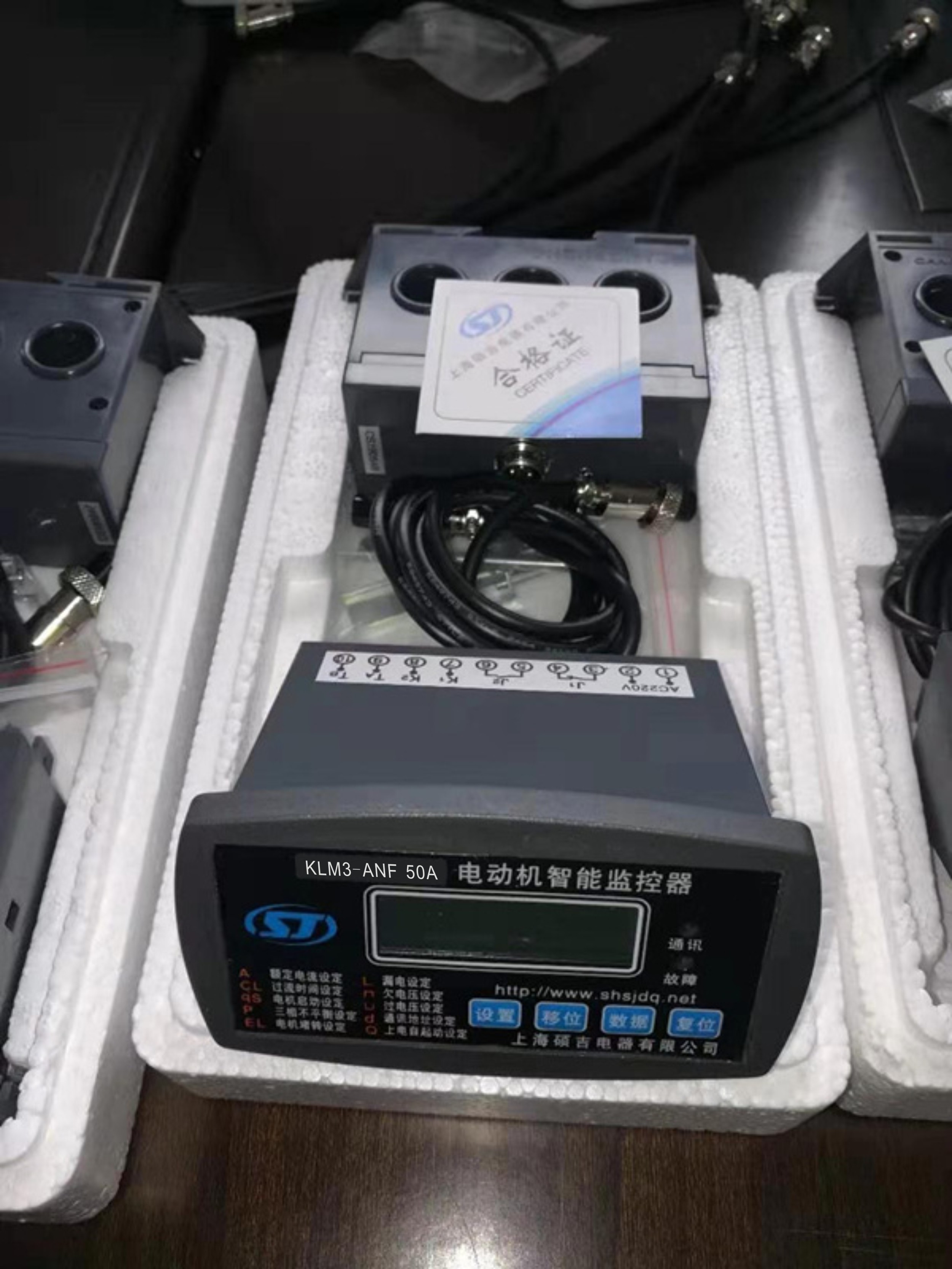

外形結構：整體與分體兩種，外形尺寸：一體式110x60x130mm，分體開孔：93x45mm，分體安裝距離≤5米。
應用范圍：三相異步電動機、增安型電機、饋線：
6、主要技術參數
1、測試范圍
1.1 A、B、C三相電流：0—800A。
1.2 漏電流：0—999MA。
2、測量精度：1.5 級（I≤Ie額定電流）。
3、保護觸點容量：常開AC250/6A，常閉AC250/6A。
4、啟動時間整定范圍：1~ 99S，在啟動時間內，對斷相、漏電、短路、不平衡進行保護（默認值為10S）。
5、反時限保護：本保護器具有過流反時限延時保護功能。
6、欠載/輕載保護：當電流值小于輕載保護設置時，保護裝置在30秒內動作。

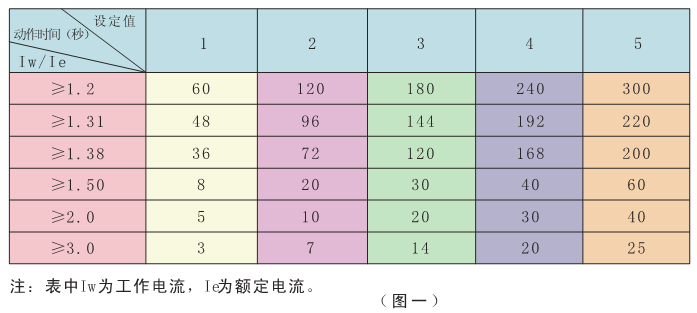

7、過載保護：當電機的電流≥1.2Ie時，保護器按反時過流保護，動作時間見圖一（默認值為1）。
8、堵轉保護：當三相電流均達到或超過整定值的堵轉電流時，動作時間≤0.5S（默認值為4Ie）。
9、短路保護：任意一相電流均達到或超過8Ie電流時，動作時間≤0.2S。
10、斷相保護：任意一相斷相時，動作時間≤2S。
11、不平衡保護：當三相電流中任意二相電流差比值≥不平衡系數，動作時間≤2S（默認值為60%）。
12、漏電保護；當電機漏電電流≥漏電流整定值，動作時間≤0.2S（默認值為150mA）。
13、過壓保護：工作電壓≥過壓電壓整定值，動作時間≤5S。
14、欠壓保護：工作電壓≤欠壓電壓整定值，動作時間≤10S。
15、4-20mA電流輸出精度： 0.3%F.S （ 20MA 對應額定值）。
16、啟動延時時間：1-99s可調。
17、具有啟動延時功能：避開啟動大電流和過電流動作時間分開。
18、具有RS485遠程通信接口，能有遠程數據設定、控制、查詢等，于上位機組成網絡保護監控系統。
19、追憶功能：可存儲近期電機所發生的3次故障記錄，并可按數據鍵取出最后一次電機發生的故障代碼，在按一次顯示前一次故障代碼。
